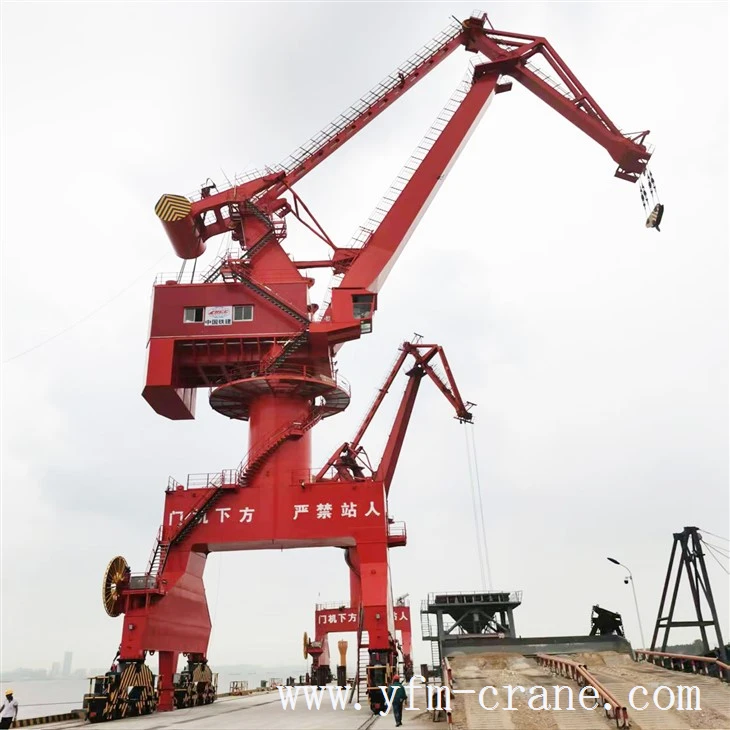

Portāla portālceltnis ar savu sliežu{0}}pārvietošanās iespēju ir precīzas inženierijas paradigma. Tā zem-portāla-balstītais pārvietošanās mehānisms darbojas ar īpaši-augstu precizitāti pa zemes sliedēm, rezervējot pietiekami daudz transportlīdzekļa caurbraukšanas vietas-, kas atšķiras no stacionārajiem portālceltņiem. Integrējot pacelšanas, pagriešanas, pacelšanas un pārvietošanas mehānismus, tiek panākta nevainojama koordinācija, lai precīzi pabeigtu aprīkojuma/korpusa sekcijas uzstādīšanu un efektīvi apstrādātu ostas kravas iekraušanu/izkraušanu ierobežotās vietās.
Strukturālās iezīmes:
Portāla portālceltnis sastāv no kustīgas ierīces, portāla konstrukcijas, pagrieziena mehānisma, pacelšanas mehānisma, pievilkšanas mehānisma un citām sastāvdaļām.

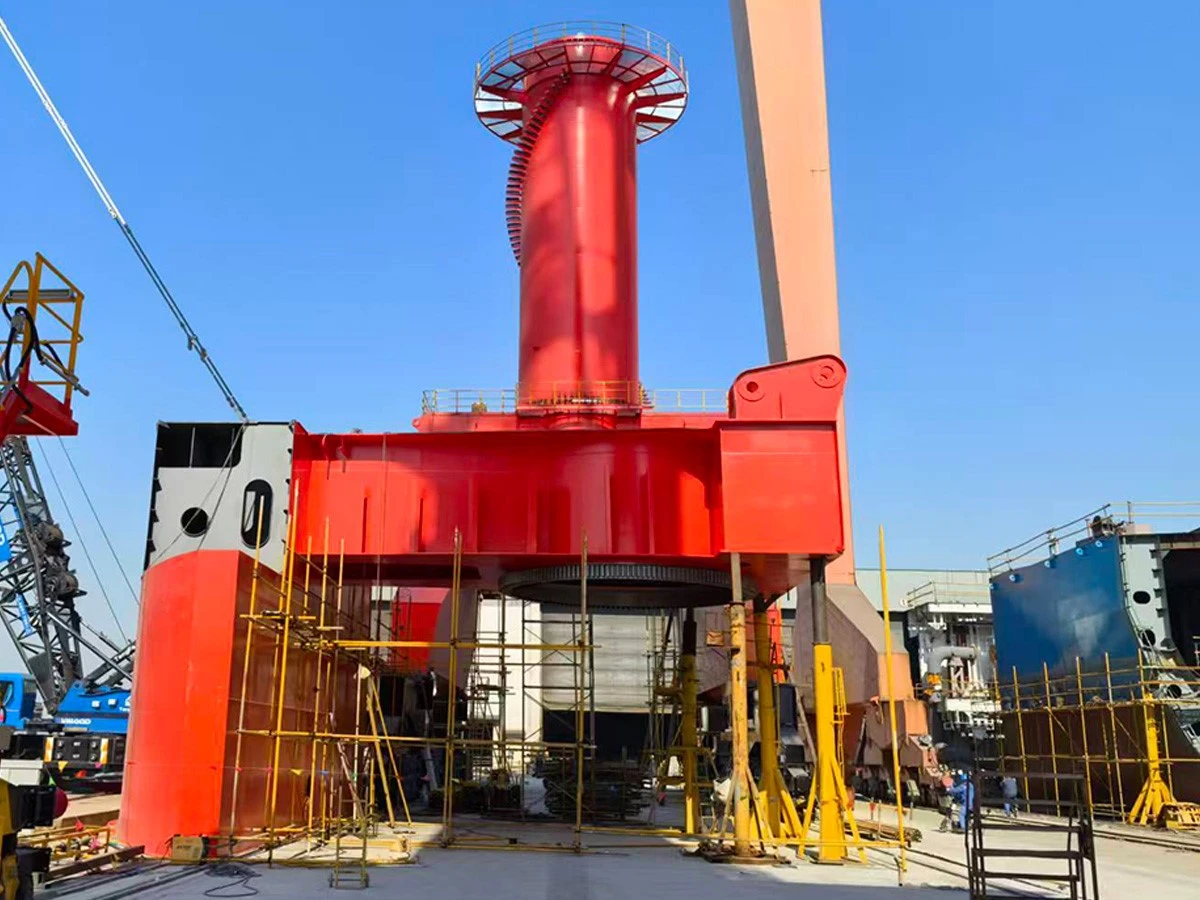

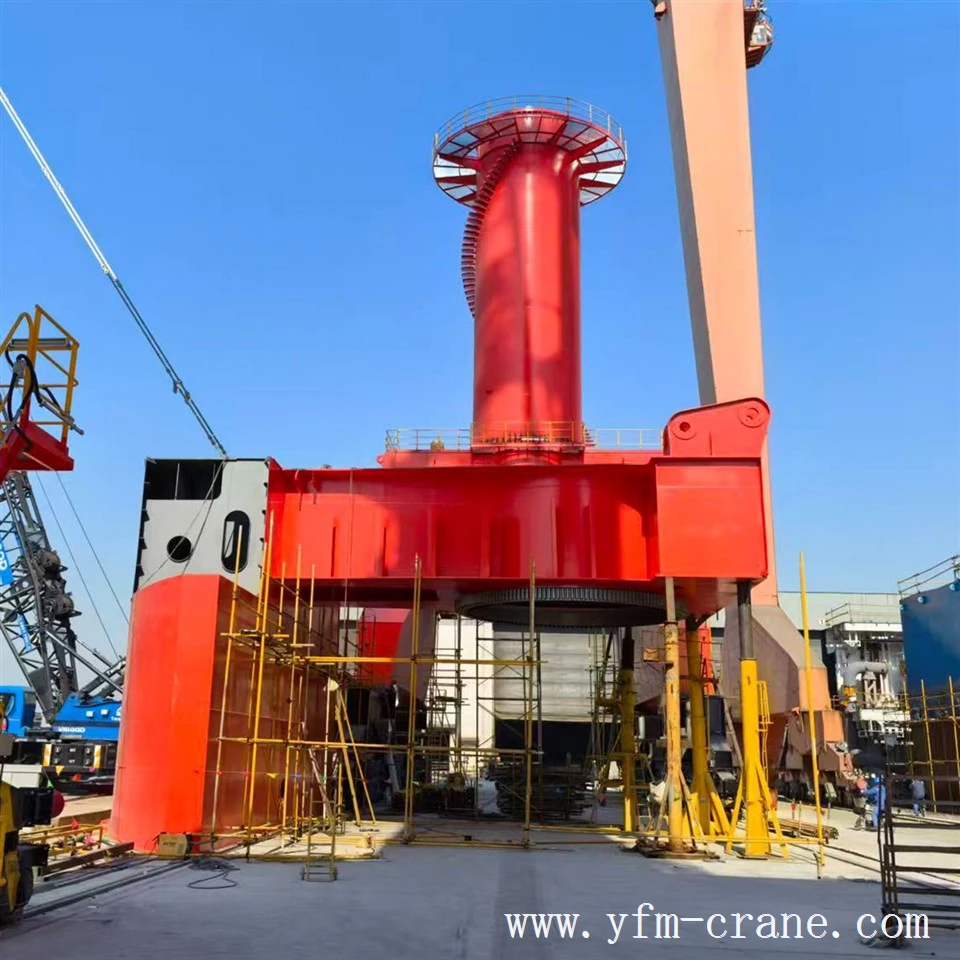

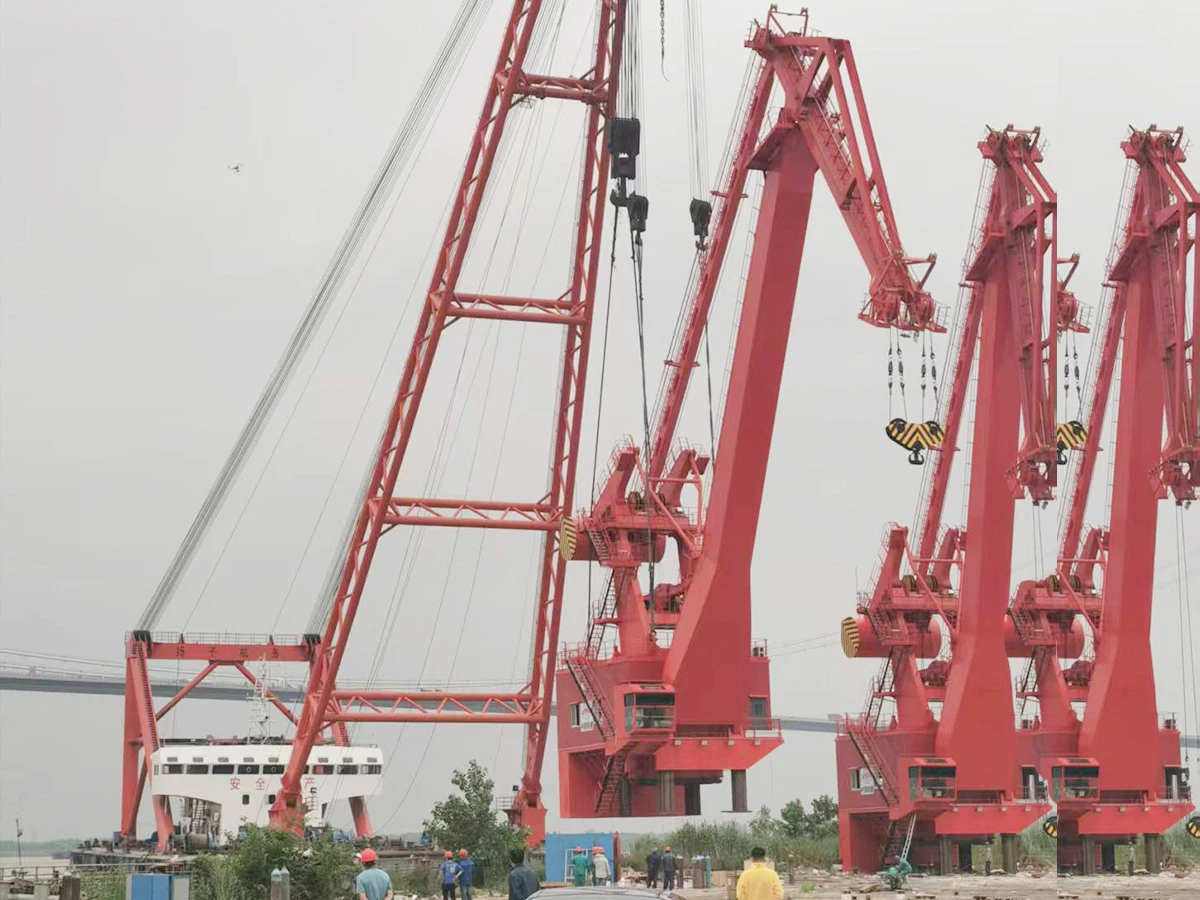

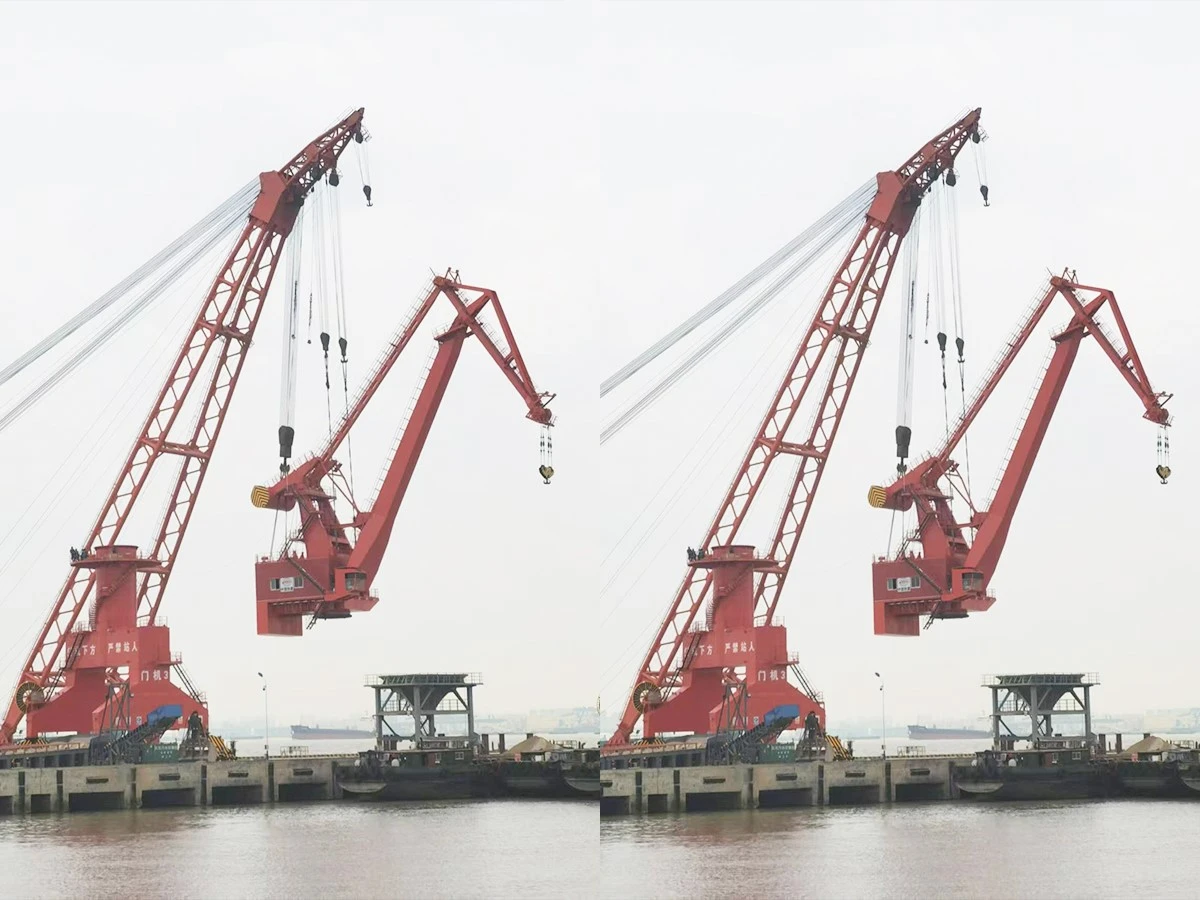

Montāžas vieta
--- portāla portālceltņi
Drošības ierīces
- Pārslodzes ierobežotājs (slodzes momenta ierobežotājs);
- Parametru ierakstītājs;
- Ierobežojuma slēdži (izlices teleskopēšana/avārijas pagarinājuma apturēšana, āķa pacelšanas/nolaišanas augstums, kabeļa trumuļa pret-pār-attīšana);
- Luffing amplitūdas indikators (mērvienība: metrs);
- Anemometrs;
- Skaņas signāla ierīce (trauksme): viena, kas uzstādīta zem kabīnes (kabīne{0}}vadāma, brīdinājuma personālam celtņa darbības zonā) + automātiskās aktivizēšanas veids, ko iedarbina celtņa darbība/pārslodze (ar neatkarīgu pārslodzes signālu);
- Avārijas apturēšanas poga (viegli sasniedzamās vietās ir portāls, strēles stieņa platforma, mašīntelpa un kabīne).
Funkcijas
- Saderīgs izkliedētājs ar satvērēju/āķi{0}}: spēcīga pielāgošanās spēja
- Celtspēja: 5 ~ 80T
- Plašas lietojumprogrammas
- Precīza slīpēšana (optimizēta četru{0}}stieņu savienojums)
- 360 grādu pagriešana (plašs darbības diapazons)
- PLC vadība + maiņstrāvas frekvences pārveidošana: stabila un uzticama;
- Tālvadības pults (pēc izvēles)
- Pilnas konfigurācijas: augstas veiktspējas{0}}maiņstrāva, aizsardzības/komunikāciju/apgaismojuma sistēmas
- Augstas{0}}izturības tērauda konstrukcija, vienkārša apkope (minimizēta neplānota dīkstāve)
- Vairāku-kravu apstrāde: konteineri, smagais-lifts, beramkravas
- Portāla dizains: netraucēta caurbraukšana kravas automašīnām/transporta tehnikai
- Pielāgojams: laidumi, pacelšanas augstumi, jaudas
Galvenās priekšrocības
Mūsu portāla portālceltnim ir daudz priekšrocību, piemēram:
- Lieljaudas-tērauda konstrukciju portāls: tika veikta FEM (finite Element Method) analīze, lai nodrošinātu ilgtermiņa -darba stabilitāti un vēja pretestību skarbos jūras ostas apstākļos.
- Precīzas pacelšanas un pārvietošanās sistēmas: aprīkots ar augstas veiktspējas-motoriem un frekvences pārveidošanas vadību, kas nodrošina vienmērīgu palaišanu, precīzu pozicionēšanu un efektīvu enerģijas pārvaldību.
- Elastīgi barošanas risinājumi: Teleskopiskās vadu sliedes vai kabeļa spoles barošanas avota iespējas ir pieejamas atkarībā no -vietas apstākļiem, nodrošinot nepārtrauktu darbību.
- Visaptveroša drošības aizsardzība: standarta -aprīkots ar vairākām drošības ierīcēm, tostarp pārslodzes ierobežotājiem, pārvietošanās ierobežotājiem, pret-sadursmes sistēmām utt., kas nodrošina personāla un kravas drošību.
tehniskās specifikācijas
Dizaina standarts
- Elektriskās iekārtas un elektroniskās sastāvdaļas atbilst EMC un traucējumu emisijas prasībām saskaņā ar GB 17799.4-2022.
- Celtņa vēja slodzes aprēķins seko GB/T 3811-2008/ISO 4302:2016.
- Korpusa aizsardzības līmeni (pret bīstamu kontaktu, cietu iekļūšanu un ūdens iekļūšanu) nosaka GB/T 4208-2017/IEC 60529 (atkarīgs no uzstādīšanas vietas), minimālais IP55.
- Bīstamām sastāvdaļām ir krāsu kods atbilstoši GB 15052-2010/ISO 13200:1995.

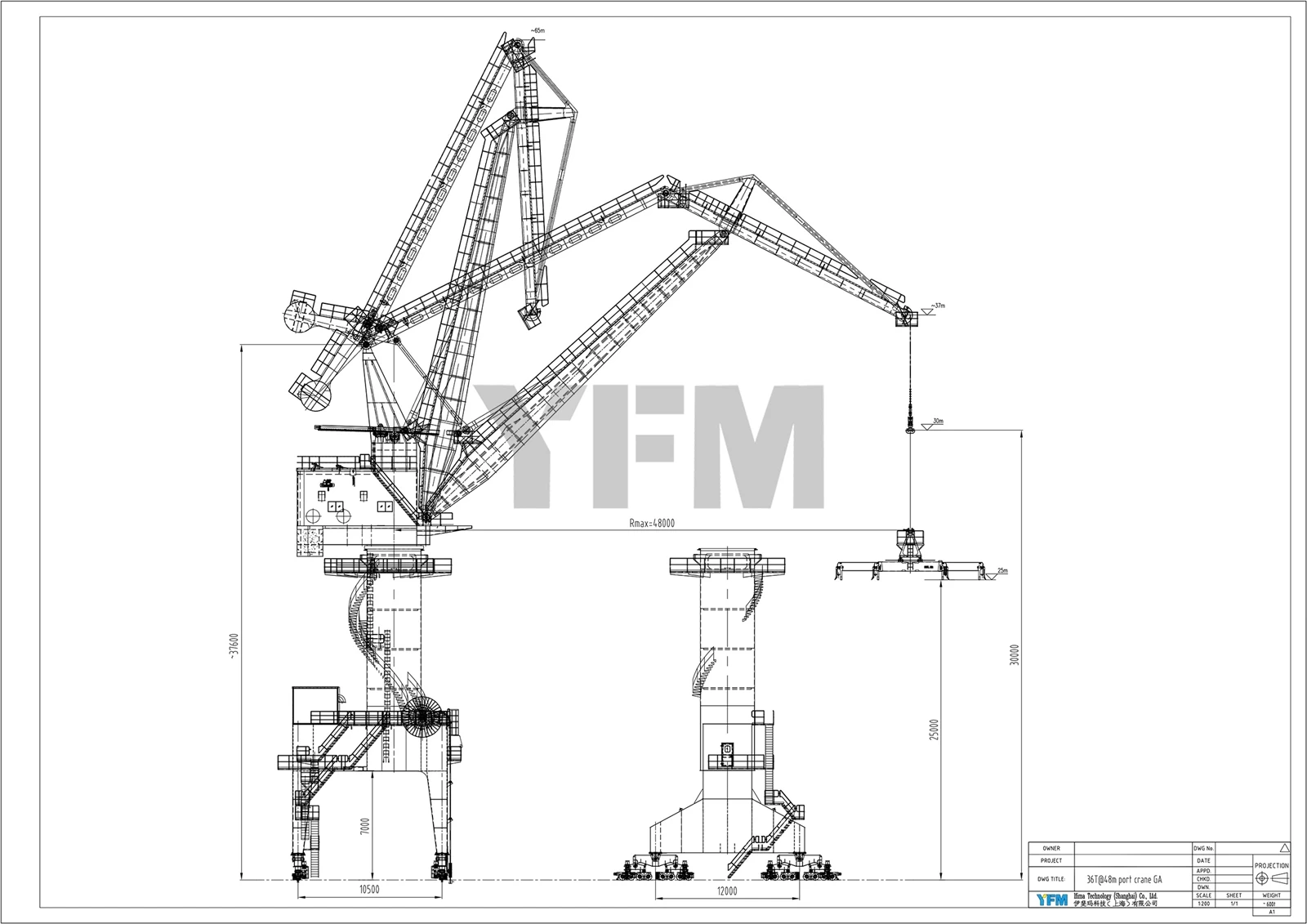

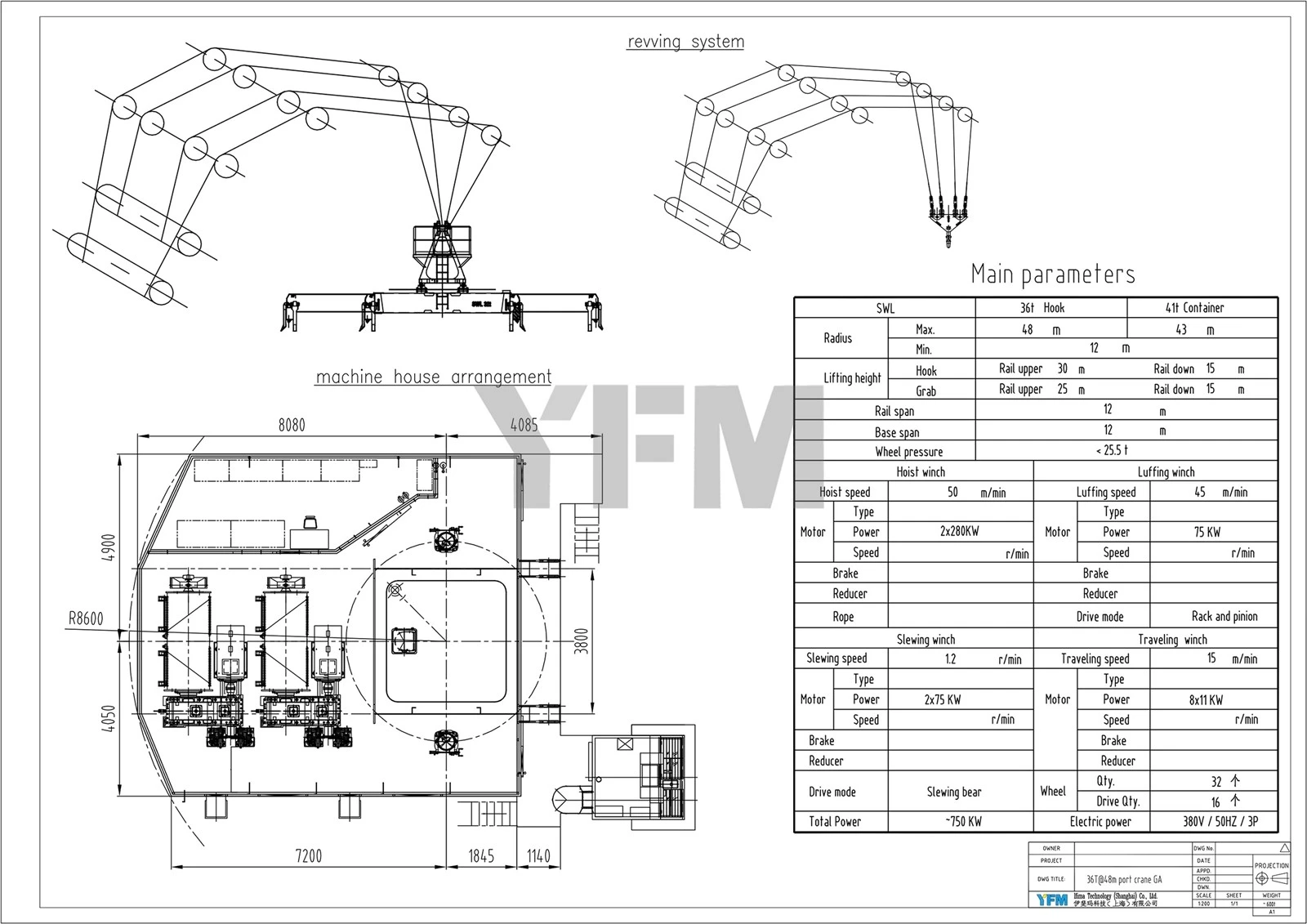

| Tehniskie dati | ||
| Veids: | Pilns{0}}pagriežams portālceltnis | |
| Vārds: | 36T@48M portāla portālceltnis | |
| Modulis: | MHC YFM36-48 | |
| Darba klase: | A6 | |
| Riteņu spiediens: | <25.5t | |
| Braukšanas režīms: | Grozāmais lācis | |
| Kopējā jauda: | ~750 kW | |
| Svars: | ~600t | |
| Celtspēja | ||
| Āķis | Konteiners | |
| SWL: | 36t | 41t |
| Darba diapazons | ||
| Āķis | Konteiners | |
| Maks. Rādiuss: | 48m | 43m |
| Min. Rādiuss: | 12m | 12m |
| Elektriskā jauda | ||
| Jauda: | 380V/50HZ/3P vai 440V/60HZ/3P | |
| Pacelšanas augstums | ||
| Āķis | Konteiners | |
| Sliedes augšdaļa: | 30m | 25m |
| Dzelzceļš uz leju: | 15m | 15m |
| Spin | ||
| Sliedes laidums: | 12m | |
| Pamatnes laidums: | 12m | |
| Vinča | ||
| Ātrums | Motora jauda | |
| Pacēlāja vinča: | 50m/min | 2x280KW |
| Luffing vinča: | 45 m/min | 75 kW |
| Pagriežamā vinča: | 1,2r/min | 2x75KW |
| Ceļojošā vinča: | 15 m/min | 8x11KW |
| Ritenis | ||
| Kopējais daudzums: | 32 vienība | |
| Piedziņas daudzums: | 16 vienība | |
| Piezīme: Iepriekš minētie tehniskie parametri ir pielāgotas celtņa specifikācijas, pamatojoties uz mūsu klientu prasībām. Lai iegūtu papildu informāciju, lūdzu, sazinieties ar mūsu profesionālo pārdošanas komandu, lai iegūtu papildu specifikācijas prasības. |
piegāde
Piegādātajā komplektācijā ietilpst šādas preces:
- Viens pretsvaru komplekts celtņa statiskās slodzes un dinamiskās slodzes testiem.
- Viens izkliedētājs (elektro{0}}hidraulisks rotējošs un teleskopisks izkliedētājs);
- Viens āķis ar drošības ierīcēm.
- Viens portāla strēles siju komplekts: piemērots kāpurķēžu transportlīdzekļiem (izmēri: 10070/3800/2600 mm) un kravas automašīnām (izmēri: 10080/3150/4380 mm) zem sijas;
- Viens uzstādīšanas piederumu komplekts.
- Viens rezerves daļu komplekts.
- Viens ekspluatācijas dokumentu komplekts.
