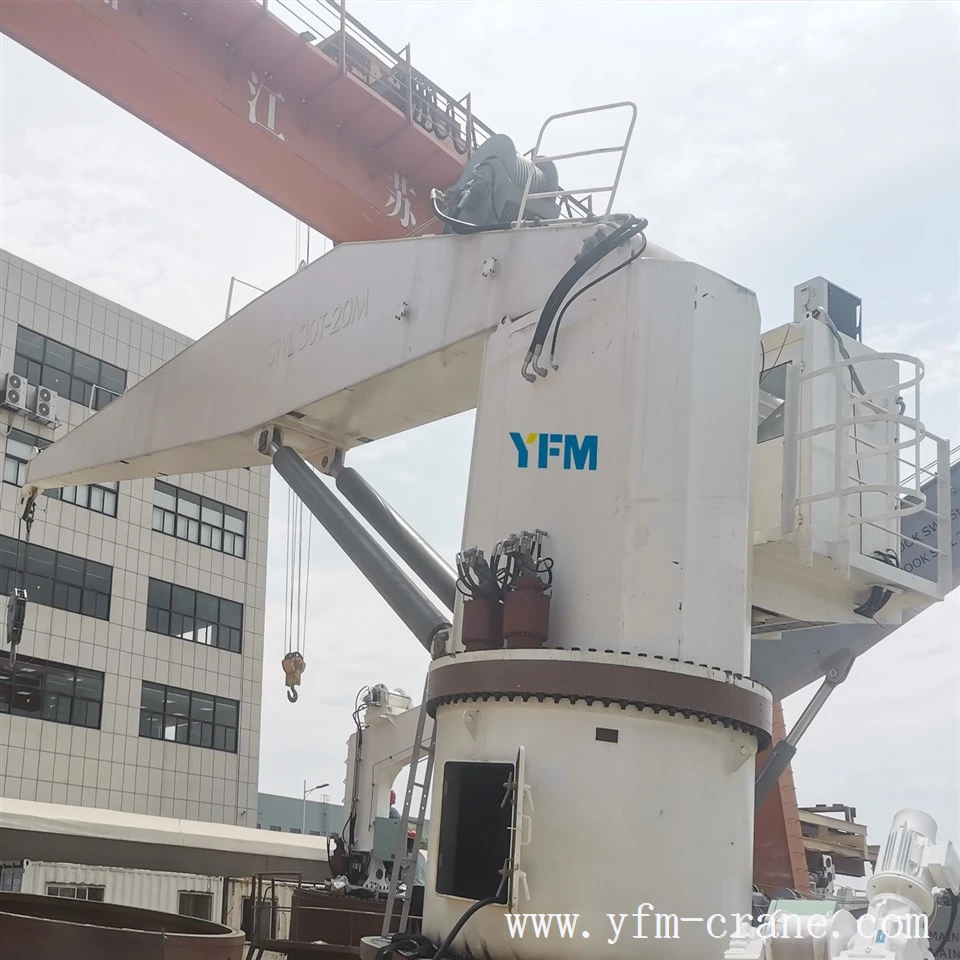

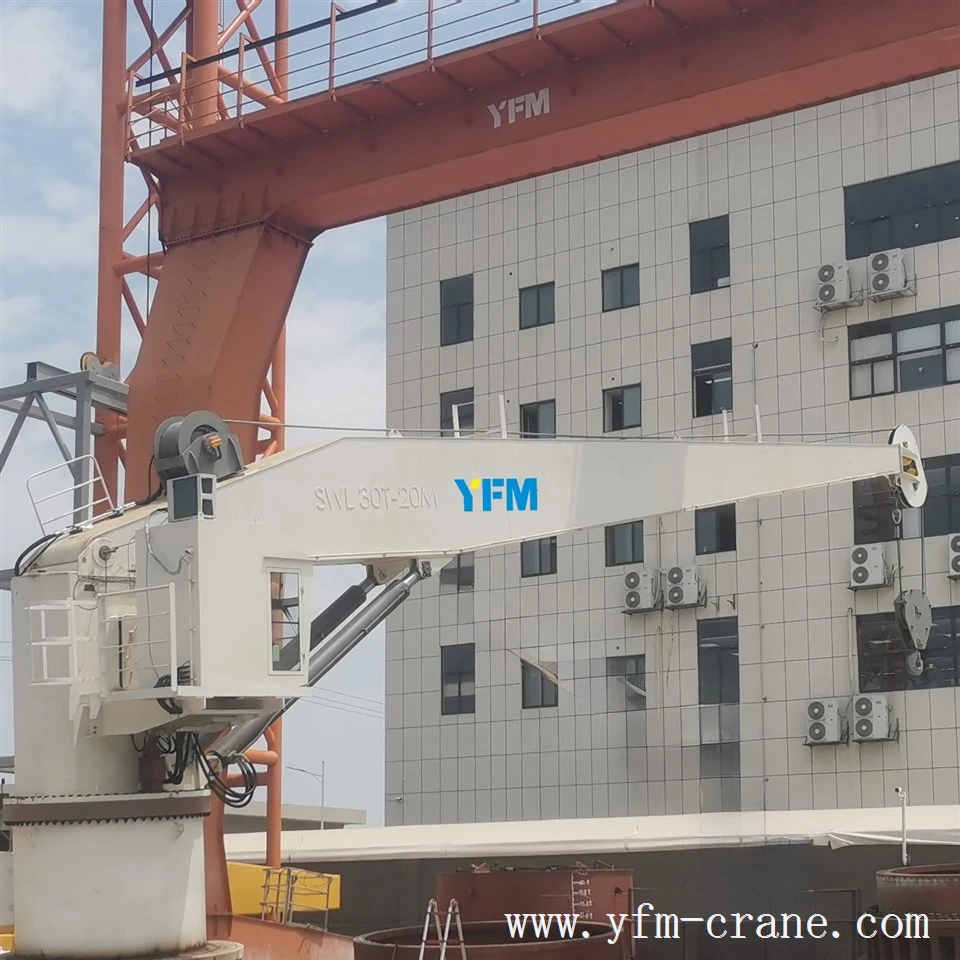

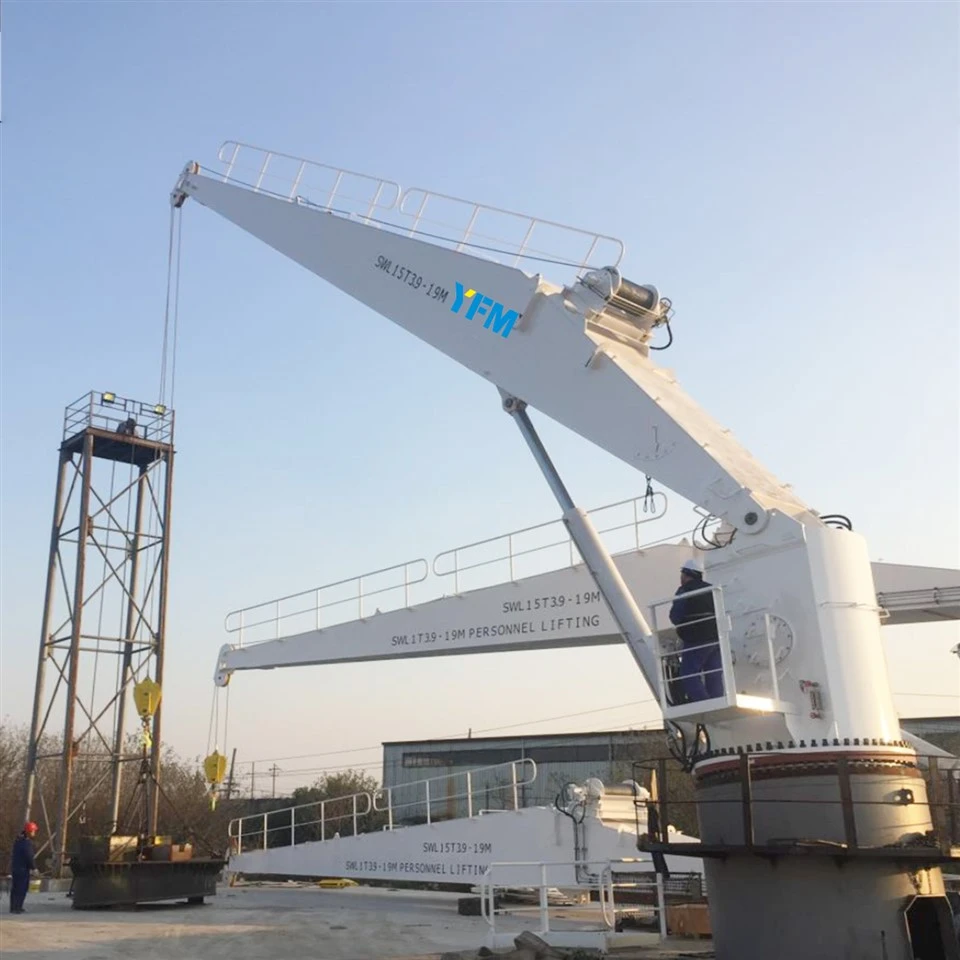

Fiksēts izlices jūras celtnisir jūras celtņa veids, kas ietver abox{0}}tipa uzplaukuma struktūruar fiksētu un stingru izlici (ne{0}}salokāmu un ne-teleskopisku), ko izmanto kuģiem un ārzonas platformām.

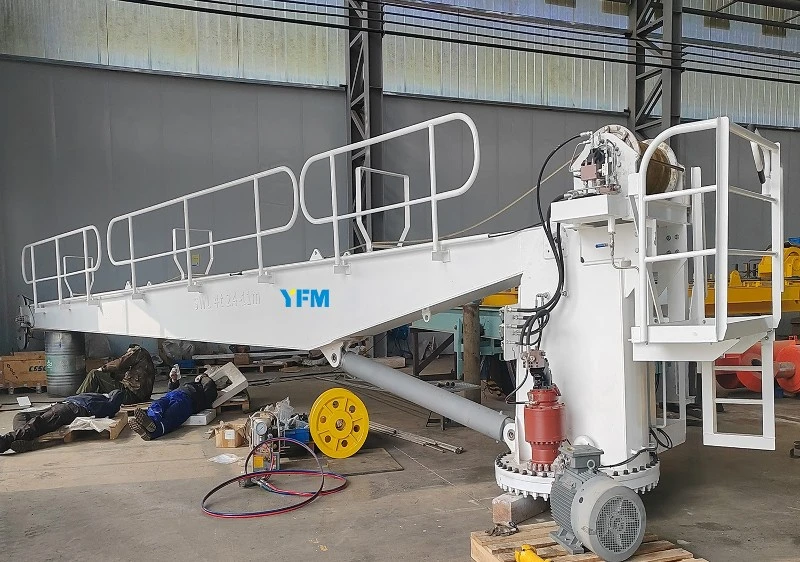

Fiksēta strēles jūras celtņa konstrukcija

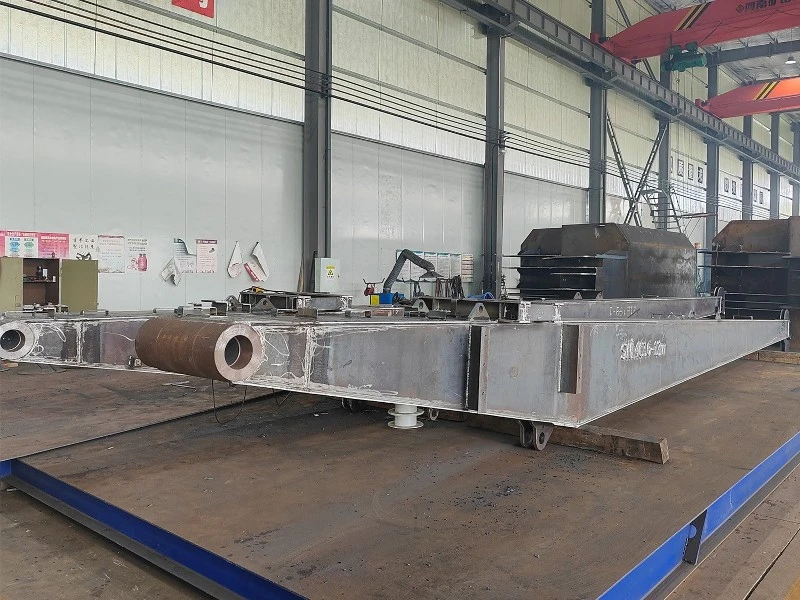

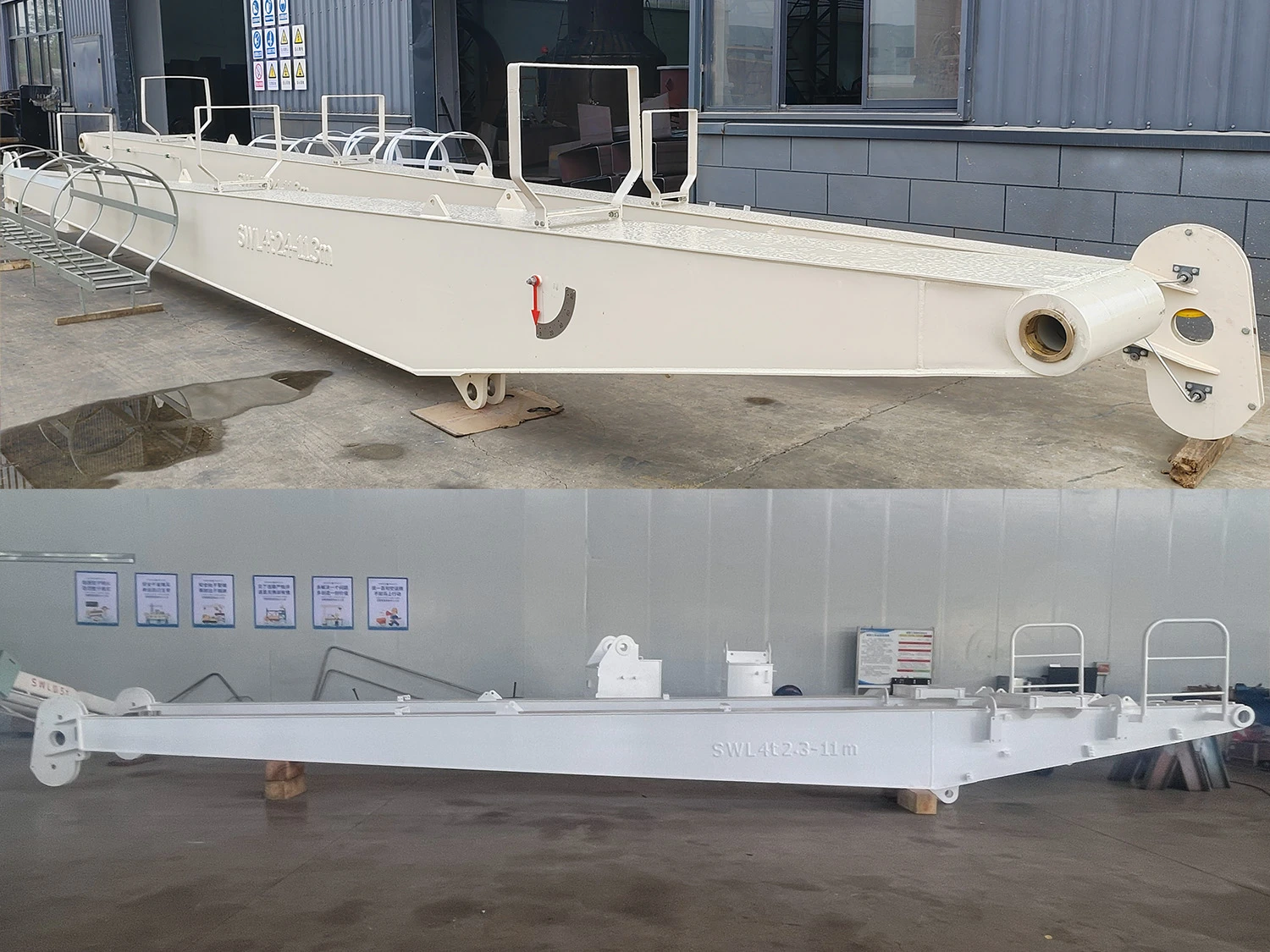

Uzplaukums: pieņem augstas -stiprības leģētā tērauda kārbas struktūru, kas veidota ar integrālu/sekciju metināšanu, ar augstu konstrukcijas stabilitāti un spēcīgu slodzes{1}}nestspēju.
Pacelšanas mehānisms: Galvenās sastāvdaļas ir motors, bremzes, reduktors, trumulis un tērauda stiepļu trose. Motors vada trumuļa rotāciju caur reduktoru; kravas pacelšana/nolaišana tiek realizēta, kontrolējot troses ievilkšanu un atlaišanu vienmērīgai pārvietošanai.

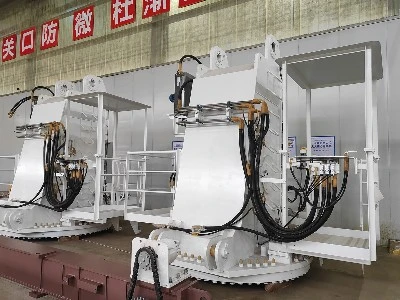

Pagriešanas mehānisms: sastāv no pagrieziena gultņa un pagrieziena piedziņas ierīces. Gultnis savieno augšējo konstrukciju un pamatni, izturot lielu aksiālo/radiālo spēku un apgāšanās momentu; piedziņas ierīce nodrošina izlices horizontālu pagriešanu par 0–360 grādiem, lai apmierinātu vairāku pozīciju kravas apstrādes vajadzības.

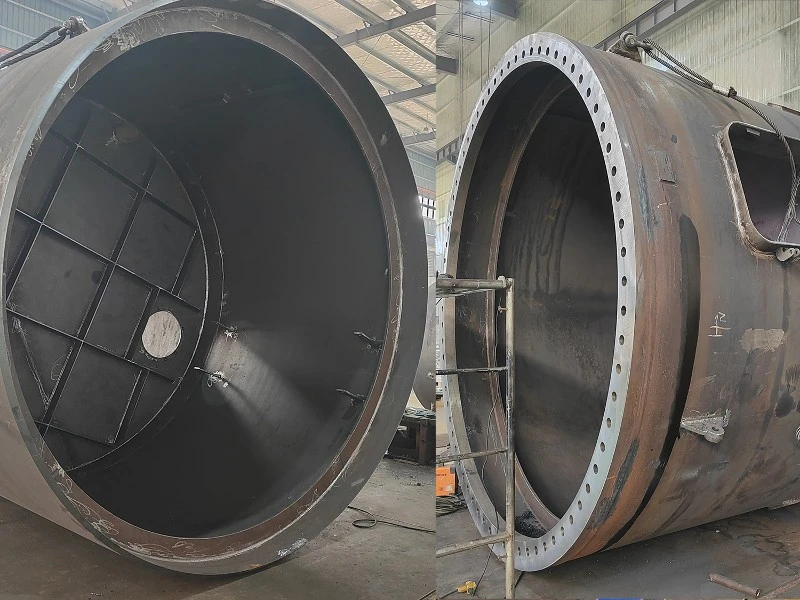

Bāze: Tērauda konstrukcijas rāmis, piestiprināts pie kuģa klāja/ārzonas platformas ar skrūvju/metināšanas palīdzību. Tas ir celtņa stabilais atbalsta pamats, uz kura ir uzstādīti visi mehānismi un aprīkojums.
Elektriskā vadības sistēma: sastāv no konsoles, frekvences pārveidotāja, PLC kontrollera, sensoriem utt. PLC precīzi regulē motora ātrumu un virzienu, apvienojot konsoles komandas ar reāllaika sensoru atgriezenisko saiti, panākot augstu-pacelšanas, pagriešanas un citu kustību precizitāti.
Braukšanas režīmi: Elektriskā piedziņa un hidrauliskā piedziņa. Elektriskā piedziņa nodrošina stabilu darbību, zemu trokšņa līmeni un augstu vadības precizitāti; hidrauliskajai piedziņai ir liels izejas spēks, elastīga kustība un bezpakāpju ātruma regulēšana, pielāgojoties dažādiem darba apstākļiem.
Dati

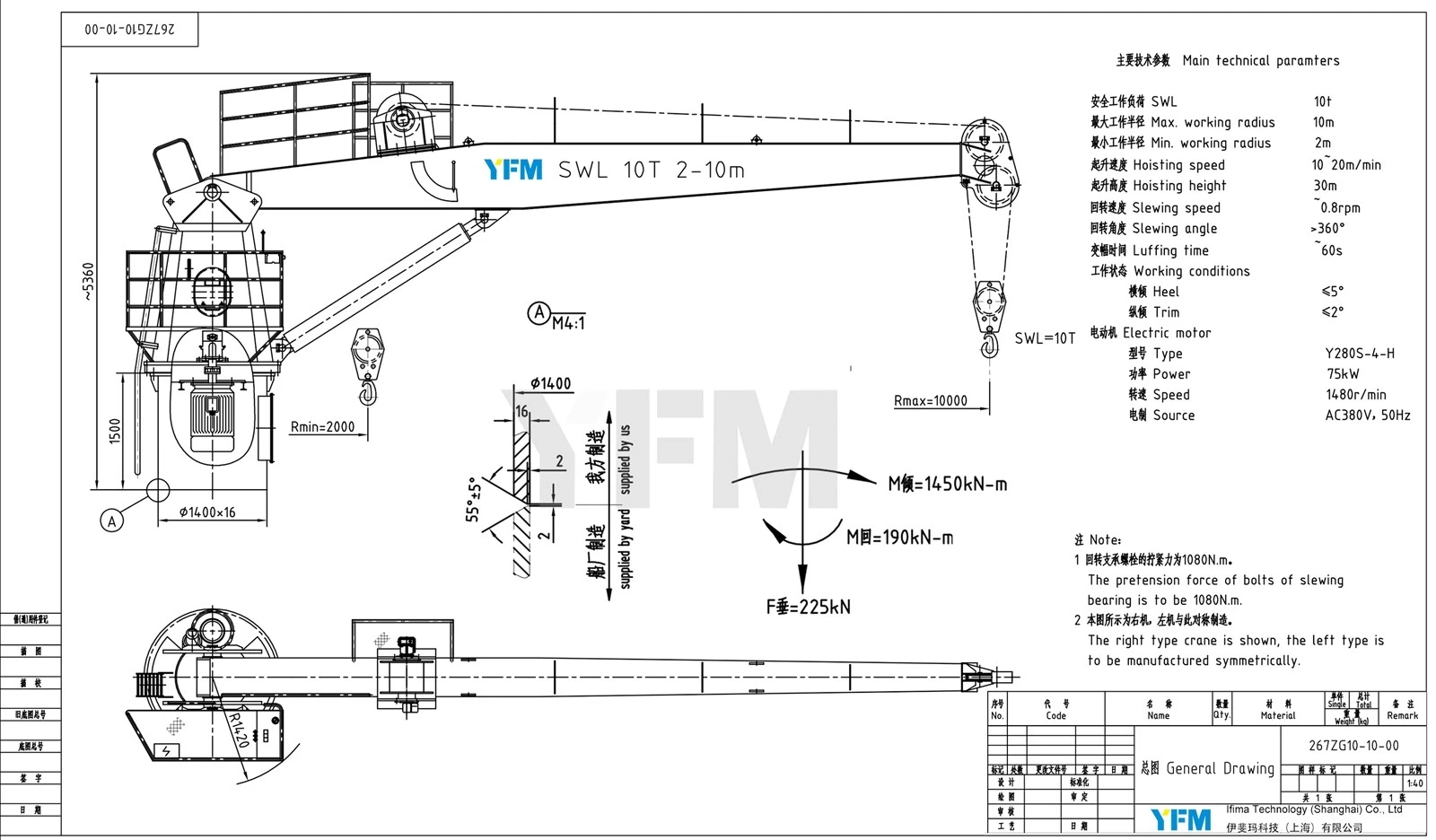

YFM piedāvā pielāgotus pakalpojumus. Tālāk ir sniegts projekta priekšlikums un galvenie parametri a10T@2~10m fiksētas izlices jūras celtnis, ko var pielāgot atbilstoši faktiskajām prasībām.
Galvenie tehniskie parametri
| SWL | 10t | Darba apstākļi | Papēdis | Mazāks par vai vienāds ar 5 grādiem |
| Maks. darba rādiuss | 10m | Apgriezt | Mazāks par vai vienāds ar 2 grādiem | |
| Min. darba rādiuss | 2m | Darba temperatūra | -20 grādi ~+30 grādi | |
| Pacelšanas ātrums | 10 ~ 20 m/min | Elektromotors | Tips | Y280S-4-H |
| Pacelšanas augstums | 30m | Jauda | 75 kW | |
| Griešanās ātrums | ~0,8 apgr./min | Ātrums | 1480 apgr./min | |
| Pagrieziena leņķis | 360 grādi | Avots | AC380V, 50Hz, 3P | |
| Luffing laiks | ~60s | Aizsardzība | IP56 | |
| Dizaina un ražošanas standarts | CCS, ISO | Izolācijas klase | F |
Fiksēta izlices jūras celtņa īpašības
Kastes-tipa stingra izlices konstrukcija ar augstu stabilitāti
Hidrauliskā vadības sistēma augstai precizitātei
Visas galvenās konstrukcijas sastāvdaļas un atklātās daļas tiek apstrādātas ar smagiem pretkorozijas{0}}procesiem (piemēram, karsto-cinkošanu, augstas veiktspējas{2}} jūras pārklājumu).
Galvenie hidrauliskie un elektriskie komponenti, kas pieņemti no Parker, ABB, Siemens un citiem slaveniem zīmoliem
Elektriskās aizsardzības klase IP56
Modulāra konstrukcija ērtai nomaiņai Viegli pieejami apkopes punkti
Skaidri marķēti vadības vārsti vienkāršai darbībai
Plašs redzamības lauks darbības pozīcijā
Piemērots darbam īpaši-augstā/īpaši-zemā temperatūrā
Vairākas drošības ierīces: piemēram, pārslodzes aizsardzība, hidrauliskā bloķēšana, avārijas nolaišana utt.
Pieteikums
YFM jūras celtni ar fiksētu izlici parasti izmanto:

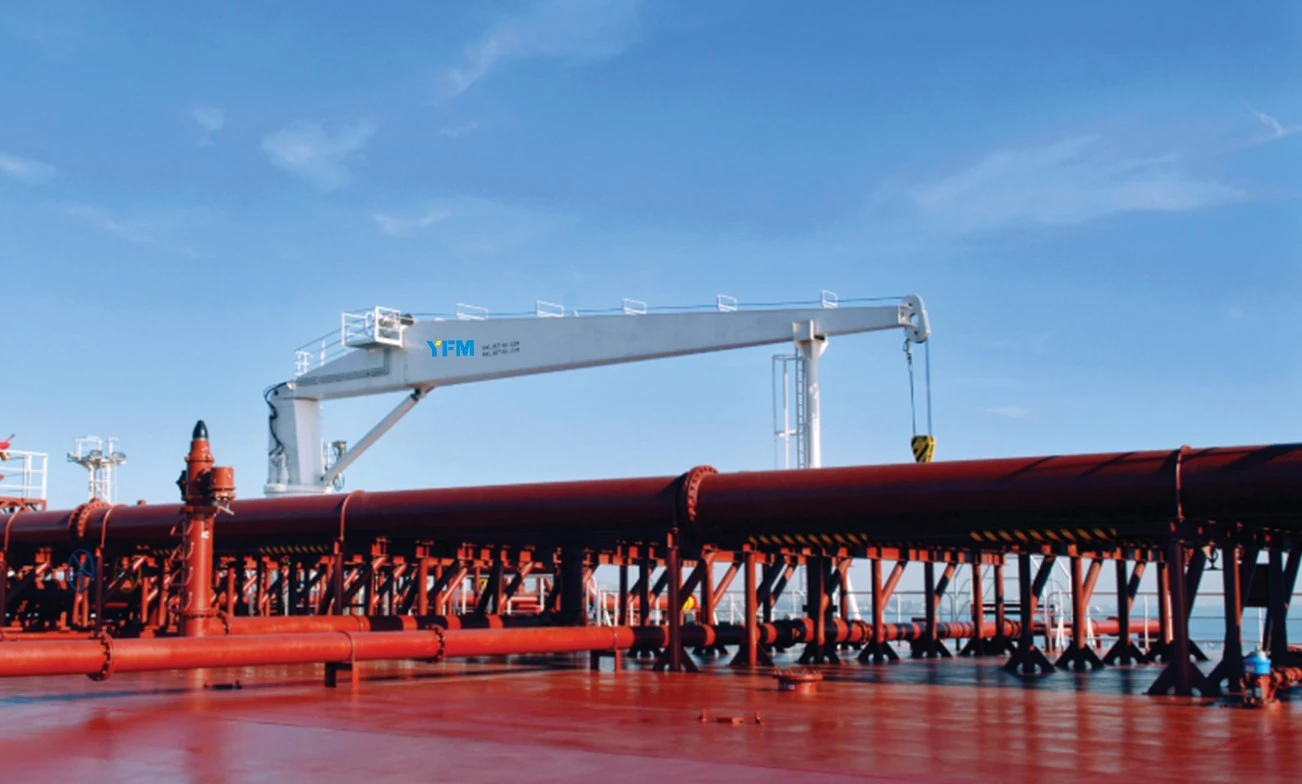

- Kuģu klāji: Izmanto dažādu kravu pacelšanai kuģu iekraušanas un izkraušanas operāciju laikā, piemēram, beramkravu apstrādei uz beramkravu kuģiem un konteineru celšanai uz konteinerkuģiem.
- Ostas termināļi: Uzstādāms piestātnē, lai palīdzētu kuģiem ar kravu iekraušanu un izkraušanu, uzlabojot ostu kravu apstrādes kapacitāti.
- Offshore platformas: Lieto jūras naftas platformās, jūras vēja enerģijas platformās un citās vietās, kas paredzētas iekārtu un materiālu pacelšanai, kā arī iekārtu uzstādīšanas un apkopes darbu veikšanai.
Mūsu priekšrocības
Pielāgota ne{0}}standarta dizaina iespēja
Mēs pilnībā saprotam dažādu kuģu veidu dažādās prasības,
tonnāžas un darbības scenāriji (piemēram, kravas papildināšana, aprīkojuma pacelšana, mazo darba laivu nolaišana ūdenī un atgūšana). Mūsu jūras celtņi var būtizstrādāts un pielāgotsatbilstoši jūsu konkrētajam kuģa izkārtojumam, klāja telpai un drošai darba slodzei (SWL), nodrošinot optimālus risinājumus, kas pielāgoti jūsu vajadzībām.
Sertifikācija un atbilstības nodrošināšana
Visi produkti ir izstrādāti un ražoti, stingri ievērojot galveno klasifikācijas sabiedrību (piemēram, ABS, DNV, GL, CCS uc) attiecīgās specifikācijas. Ir pieejamas arī sertifikācijas lietojumprogrammas, kas novērš visus atbilstības šķēršļus jūsu jaunajiem kuģu būves vai modernizācijas projektiem.
Profesionāls partneris, ne tikai piegādātājs
Mēs specializējamies kuģu pacelšanas iekārtās, un mēs nodrošinām pilna{0}}cikla profesionālu sadarbību, kas ietver pirms-tehniskās konsultācijas, -uz vietas uzstādīšanas norādījumus un pēc-pārdošanas tehnisko atbalstu, nodrošinotnemanāma pārejano piegādes līdz oficiālai darbībai.
Jūras operācijām jāievēro divas pamatprasībasuzticamībaunpielāgošanās spējasiekārtām vienmēr pārvēršas par vissarežģītākajām tehniskajām problēmām. Mūsu stacionārās izlices celtņi ir izstrādāti tā, lai paši varētu tikt galā ar šīm sarežģītībām, nodrošinot jums avienkāršs, izturīgs un uzticams klāja rīks.
Apmeklējiet mūsu oficiālo vietni vai sazinieties ar mums tieši, lai iegūtu pielāgotus risinājumus un dokumentāciju, pamatojoties uz jūsu konkrēto kuģa tipu un darbības prasībām.
